Калькулятор сечения кабеля

Введите мощность приборов и длину линии, а мы подберём сечение кабеля по таблицам ПУЭ, автомат и проверит потери напряжения.

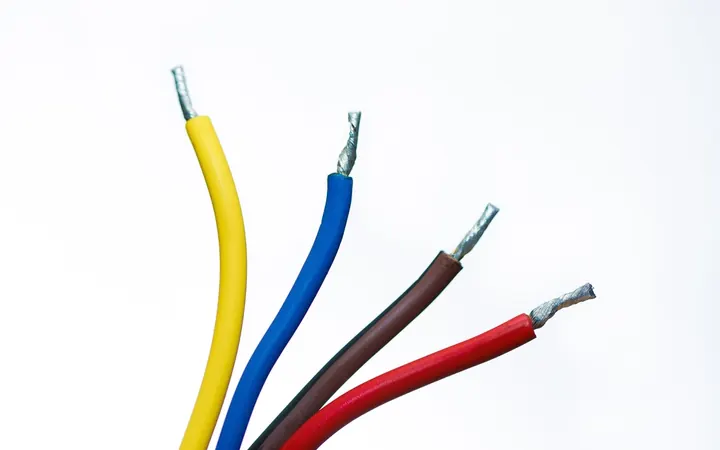

Сечение кабеля по мощности

Нагрузка

Сумма мощностей того, что работает одновременно
От щитка до розетки

Частые приборы

Электроплита6–10 кВт
Духовой шкаф2,5–3,5 кВт
Водонагреватель1,5–2,5 кВт
Стиральная машина2–2,5 кВт
Кондиционер1–2,5 кВт

Откуда эти цифры

Пригодился расчёт?

Результат расходится с вашим опытом? Напишите нам, разберёмся вместе. Расчёт справочный: он помогает с закупкой, но не заменяет проект и инструкцию производителя; электромонтаж выполняет специалист с допуском, сечение и автоматы сверяйте с проектом по ПУЭ. Решения о покупке и работах вы принимаете сами. Условия использования

Как выбрать сечение кабеля по мощности

Сечение подбирают по двум условиям. Первое — кабель не должен перегреваться: допустимый ток для каждого сечения дан в таблицах ПУЭ (глава 1.3). Второе — на длинной линии напряжение не должно падать больше чем на 5%, иначе приборы работают хуже. Калькулятор проверяет оба условия и подбирает автомат, который защитит именно этот кабель.

Ток, А = мощность ÷ 220 В (для 380 В: мощность ÷ (1,73 × 380))
Потери, % = 2 × ток × длина × ρ ÷ сечение ÷ 220 × 100 (ρ меди 0,0175, алюминия 0,028)

Таблица: сечение, ток и мощность (медь, скрытая проводка, 220 В)

СечениеДопустимый токМощностьАвтомат
1,5 мм²19 Адо 4,1 кВт10–16 А — свет
2,5 мм²27 Адо 5,9 кВт16–25 А — розетки
4 мм²38 Адо 8,3 кВт32 А — плита, бойлер
6 мм²46 Адо 10,1 кВт40 А — плита, ввод
10 мм²70 Адо 15,4 кВт50–63 А — ввод в дом

Это расчёт для самопроверки. Схему проводки и подключение к щиту должен делать электрик с допуском.

Частые вопросы

Какое сечение кабеля нужно на 5 кВт?

Медный кабель 2,5 мм² при скрытой проводке выдерживает до 5,9 кВт на 220 В. Если линия длиннее 25–30 м, берите 4 мм², чтобы не было больших потерь напряжения.

Какой кабель нужен для электроплиты?

Для плиты 7–8 кВт на 220 В — медный 3×6 мм² с автоматом 40 А, для трёхфазного подключения — 5×2,5 мм².

Какой автомат ставить на кабель 2,5 мм²?

Не больше 25 А, обычно 16–20 А для розеточных групп. Автомат защищает кабель, поэтому его ток должен быть меньше допустимого тока кабеля.

Можно ли использовать алюминиевый кабель в квартире?

По ПУЭ в жилых домах прокладывают медный кабель; алюминиевый допускается только сечением от 16 мм², например на вводе.
